高い捕集性能 × メンテナンス負担軽減
スマートミストゼロ（SMXシリーズ)は高捕集かつメンテナンスの手間を大幅に軽減できるミストコレクターです。 人手不足でメンテナンスに時間を割くのが難しい現場のニーズにあわせて開発され、独自の機構により高い捕集効率を維持しながら目詰まりを抑制。 作業環境改善、設備保護、メンテナンスコスト削減に貢献。豊富なオプションで現場に合わせたカスタマイズも可能です。
▲【省人化】オニカゼスマートミストゼロ（SMX）【赤松電機製作所】
オニカゼ スマートミストゼロの特徴
POINT.01
【吸引力の持続】
「捕集」と「自浄」を同時に行う

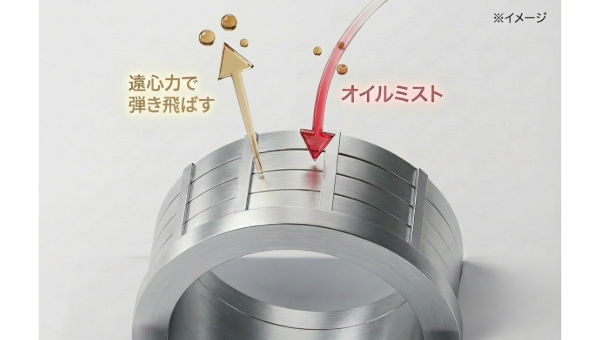

ステンレス薄板を高速回転させる独自機構を採用。1µm以上のミストを99%捕集すると同時に、付着した汚れを遠心力で常に弾き飛ばします。この「自浄作用」により、一般的なフィルター式のように汚れを溜め込まず、初期の強力な吸引力を長期間維持します。
POINT.02
【メンテナンスの簡素化】

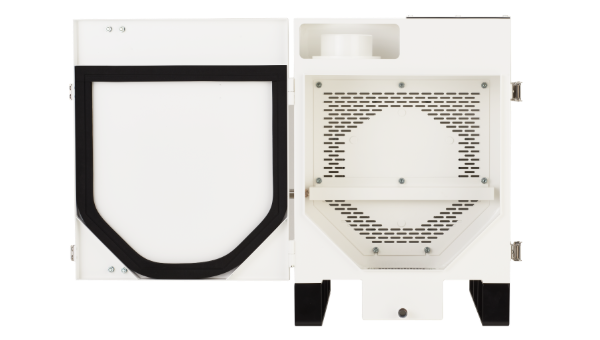

工具レス扉と逆洗配管の組み合わせで、手間を最小化
本体を閉じたまま内部洗浄ができる「逆洗配管」を標準装備し、重い回転部の分解清掃の頻度を劇的に減らしました。日常のちょっとした拭き取り点検も、工具不要で開閉・取り外しができる正面扉によりスムーズに行えます。
※供給エアー（圧力範囲は0.6Mpa以下）はご用意ください。
POINT.03
【機能性抜群】
「使いやすさ」を細部まで凝縮

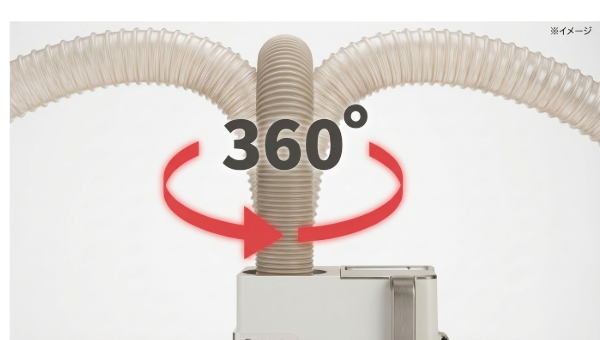

万が一の油漏れを防ぐ「リターン穴」や、ドレンが溜まりにくい「内部傾斜」、さらに吸込口の向きを360度自由に変えられる「方向フリーなホース接続」など、長年の経験に基づいた工夫を満載。設置場所を選ばず、導入後の細かなトラブルも未然に防ぐ、プロ仕様の使い心地を提供します。
ロータリー式のココが違う！
どんなミストコレクターでも、長く使えば必ずメンテナンスが必要です。しかし、その「頻度」と「やり方」を改善すれば、工数は大幅に削減できます。SMXは、従来の「フィルターレス式」の弱点を克服し、清掃の手間を最小化しました。
| 赤松独自の「ロータリー式」 | 一般的な平面式金属フィルター |
|---|---|
| ◎メンテナンス性大幅向上 | 風量・捕集性能の低下に繋がる |
| ◎メンテナンスコスト減 | メンテナンスコスト増 |
| ◎安定稼働 | 振動・異音増 |
まずは、お気軽にご相談ください。
吸引力の低下を限りなく“ゼロ”にする「2段階捕集」構造
特徴１ 旋回流で切粉をトラップ

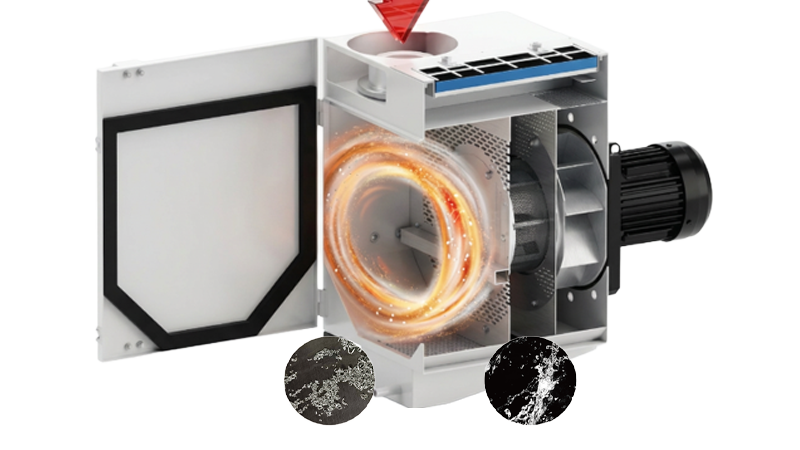

強力な旋回流を発生させ、本体上部から吸い込んだオイルミストや切粉、スラッジ等の粗い汚れを遠心分離。後段の回転部への負荷を事前に大幅カットします。
特徴２ 業界初「ロータリーマジック」で捕集と清掃を同時に実現

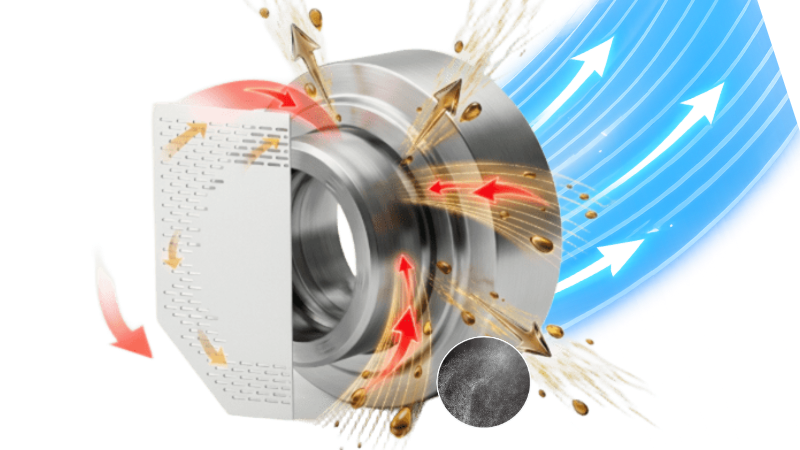

1μm以上の粒子を99%捕集。回転による自浄作用に加え、標準装備の逆洗ノズルからエアーを噴射することで、本体を閉じたまま汚れをリフレッシュ。特許出願中の独自技術が高い清浄度と省人化を支えます。
運用の効率化を加速させる充実のオプション
お客様の加工環境や運用方法に合わせて、スマートミストゼロのポテンシャルを最大限に引き出す多彩なオプションを用意しています。導入後の管理コスト削減や、省エネ稼働をサポートします。
逆洗ユニット

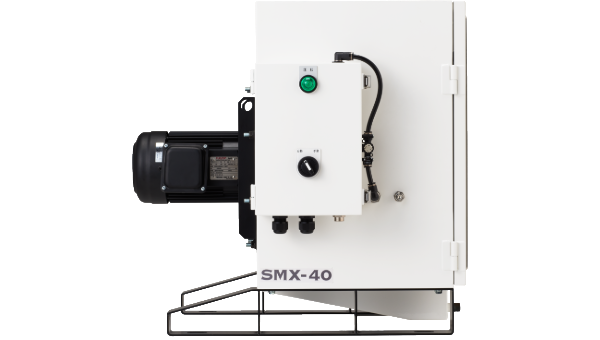

タイマー制御式の逆洗ユニットを取り付けることで、ロータリーマジックの洗浄を自動化。定期的に自動で捕集部を洗浄できるためキレイが続きます。
| 型式 | 品名 |
|---|---|
| XWU-□□□ | 逆洗ユニット |
□□□には本体型式名の数字が入ります。
インバータユニット

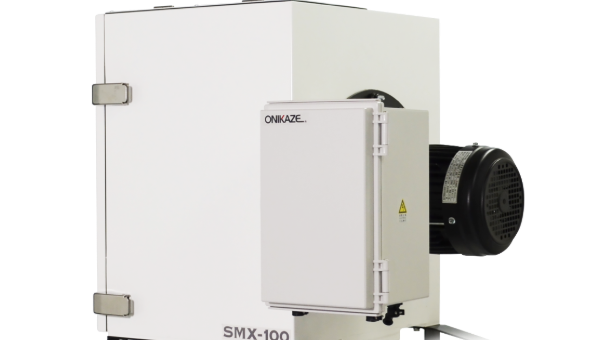

加工内容に合わせて風量を細かく調整できるインバータユニットを装着可能。不必要なフルパワー運転を抑えることで、消費電力を削減し、電気代×CO2削減に貢献します。
INV-0.75 対応型式 SMX-40 / SMX-100
INV-2.2 対応型式 SMX-150
| 型式 | 品名 |
|---|---|
| INV-0.75／INV-2.2 | インバータユニット |
目詰まりセンサーユニット
圧力を測定し、電流値に変換（出力）することで、ミストコレクターの運転状況を見える化。現場での実機確認や人力での点検が不要になるため、無駄な作業を省き、省人化に貢献。メンテナンスにかかるコストを削減します。
| 型式 | 品名 |
|---|---|
| XPLS-D | 目詰まりセンサーユニット |
FUボックス

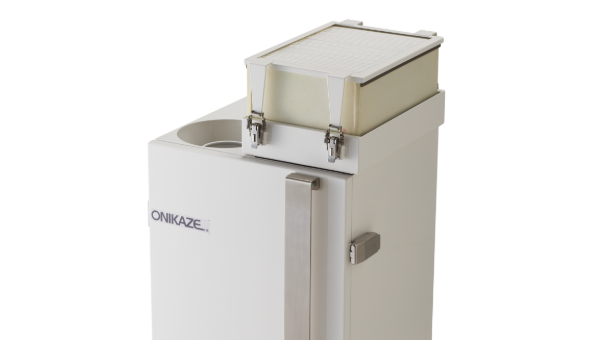

FUボックスは、本体では捕りきれない微細ミストや油煙等を捕集します。FUボックス装着時の捕集効率は99.93%（0.3µm以上）です。
写真はファイナルフィルターユニット付です。
別途ファイナルフィルターユニットの購入が必要です。
□□□には本体型式名の数字が入ります。
| 型式 | 品名 |
|---|---|
| XFK-□□□ | FUボックス |
仕様
| 形式 | SMX-40 | SMX-100 | SMX-150 | |
|---|---|---|---|---|
| 電源 | AC200/200/208/220/230V 3φ 50/60/60/60/60Hz | 1.5kW 2Pole | ||
| 電動機 | 0.4kW 2Pole | 0.75kW 2Pole | 1.5kW 2Pole | |
| 性能 | 最大風量[m³/min] | 4.7/5.7 | 7.7/9.3 | 13/15.3 |
| 最大静圧[Pa] | 487/743 | 602/895 | 975/1379 | |
| 騒音値 dB(A) | 69/72 | 71/75 | 72/76 | |
| 捕集効率 | 99% (1μm以上) | |||
| 質量[kg] | 42 | 55 | 77 | |
| 吸込口径 | φ98 | φ123 | φ148 | |
| 許容吸入温度 | 75℃ 但し、電動機の周囲温度は40℃以下のこと | |||
| 許容吸入温度 | N-93,マンセル N9.3近似(白)/N-10近似,マンセル N1近似(黒) | |||
| 外形寸法(W×D×H)[mm] | 443×613×588 | 493×685×638 | 593×823×738 | |
| RoHS対応 | 全機種対応 | |||
CADデータ
Q1SMXシリーズの最大の特長は何ですか？
独自の捕集機構により、フィルターレスでありながら1μm以上のミストを99％捕集し、目詰まりのリスクを極限まで抑制します。
Q2独自の「ロータリー式（ロータリーマジック）」とはどのような仕組みですか？
付着したミストを遠心力で常に弾き飛ばすため、一般的な固定フィルターのように汚れが堆積せず、「捕集」と「清掃（自浄）」を同時に行います。
Q3メンテナンスの手間はどのくらい省けますか？
また、点検時は正面扉を開けるだけの「ワンアクセス」で主要部分に届き、デミスターユニットも「工具レス」で簡単に取り外して水洗いできるなど、使いやすさを徹底追及しています。
Q4「メンテナンスの自動化」ができると聞いたのですが？
高粘度の油（クーラント）を使用する現場や、長時間稼働で稼働を止めたくない現場に特におすすめです。
Q5微細なミストや油煙も捕集できますか？
よりクリーンな環境が求められる現場に最適です。
Q6省エネ（電気代削減）に対応するための機能はありますか？
工作機械の稼働状況（加工中・待機中など）に合わせて風量を最適に制御でき、消費電力とCO2排出量を最大で約76％削減することが可能です。
Q7現場に行かなくても稼働状況を確認できますか？
お手持ちのIoTシステム等と連携させれば、遠隔地からでも複数のミストコレクターの状況を一括管理（見える化）できます。
Q8海外へ出荷できますか？
一部機種（SMX-100/150）には、米国/カナダ（NEMA Premium、UL/CSA）、欧州（CE, IE3）、中国（GB）などの海外規格に対応した電動機を標準搭載しています。
モーターを変更せずに各国へ出荷できるためコストパフォーマンスにも優れています。
Q9吸わせてはいけないものはありますか？
現場に最適な提案で、安定稼働と効果の持続を実現します。
機種の選び方について
