SMART MIST MAGIC R

ミストコレクター/スマートミストマジックR

現場を止めることなく、生産が加速!
省エネ、メンテナンス軽減を徹底追求したミストコレクター

遠心力を利用し、ミストはもちろん、目詰まりの原因となるスラッジ・切粉もミストコレクター本体外に排出。
メンテナンスの手間を大幅に削減します。

スマートミストマジックR 画像
スマートミストマジックR ロゴ

お困りでは
ありませんか?

  • フィルター交換など
    ランニングコストが高い
  • すぐに目詰まりを起こす
  • 電気代を抑えたい

メンテナンスは極力したくない

スマートミストマジックRが解決します

現場環境を改善するスマートミストマジックRの選ばれる理由

スマートミストマジックR 画像
  • 抜群のメンテナンス性
    手間が1/10

    加工工程によるミストの大きさ、種類はさまざまです。本体内に溜まる
    ミスト・スラッジを遠心分離で自浄排出し目詰まりを防ぎます。

  • メンテナンスの手間を解決
    メンテナンス周期が約2倍

    独自技術「マジックセパレーター」により、フィルターやディスクが回転する構造を持たないことで目詰まりによるアンバランスや振動・騒音などを防ぎます。

  • 環境を配慮した省エネ構造

    空気力学を追求した構造で、本体内の抵抗を極限に削減することで、従来より1サイズ小型のモーターを採用することに成功
    CO2排出量、消費電力を最大約50%削減

消費電力・CO2排出量を抑え、カーボンニュートラルに貢献

同等風量を1サイズ小型のモーターで実現可能にしたことで、消費電力・CO2排出量を削減。
省エネ・カーボンニュートラルに貢献します。

CO2排出量削減額・削減量早見表

右にスワイプすると全てご覧いただけます。

機種名 電動量
(kW)
電気代
(年間)※1
削減額
(¥)
年間
CO2排出量
(kg)※2
削減量
(kg)
相当品 0.4 ¥51,584 ¥25,782 722 361
SMG-20R 0.2 ¥25,792 361
相当品 0.75 ¥96,720 ¥45,136 1354 631
SMG-40R 0.4 ¥51,584 722
相当品 1.5 ¥193,440 ¥96,720 2708 1354
SMG-100R 0.75 ¥96,720 1354
相当品 2.2 ¥283,712 ¥90,272 3971 1263
SMG-150R 1.5 ¥193,440 2708

※相当品:一般的なミストコレクターと比較

※1 1日16時間、1年260日稼働、1kWh=31円として算出

※2 1日16時間、1年260日稼働、CO2排出量=0.434kg/kWhとして算出

現場の不満を解決する
独自技術

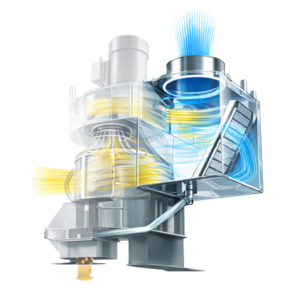

遠心分離式+自浄排出できる「マジックセパレーター」

フィルターレス構造を用いたどの方式でも初期はミスト捕集し、性能を発揮しますが、使用期間に伴って、内部・捕集部の目詰まりや堆積で極度の性能低下と頻繁なメンテナンスが発生してしまいます。
しかしながら、ミストコレクターを複数台以上設置している工場では、メンテナンスの度に加工機を頻繁に停止することは難しい。
そこでオニカゼは、遠心分離式+自浄排出できる「マジックセパレーター」を開発。

世界初、フィルターレスの新しい形。オニカゼの『マジックセパレーター』機構は、長年の経験から編み出した、現場に負担をかけない全く新しい遠心分離方式です。

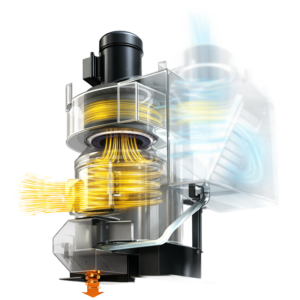

堆積せず、本体内に留めずに排出
いかに内部に溜めないか空気力学を追求した構造で、吸引したミスト・スラッジ・切粉を自浄排出し、本体内部に溜めません。
吸引力を長時間保持
フィルターやディスクを持たない構造の為、メンテナンスの手間と時間を軽減します。

個性的な形状の理由

ミストコレクターは溜まってもダメ、詰まってもダメ。メンテナンスのしやすさ、電気代の安さ、長時間使用するにはトータルバランスが大切です。

溜まらない「形状」
ミストコレクターは初期性能だけでは判断出来ません。スマートミストマジックRは、長期間性能を維持する特殊な形状です。
面倒なドレン処理「不要」
作業者の負担を軽減する為に設置後すぐに使用出来ます。もちろんドレンホースを接続しても使用可能です。

内部構造

海外規格(標準搭載)
各国規格に対応した電動機を標準搭載しています(SMG-100R/150R) 電動機を変更せずに各国に出荷出来る為、コストパフォーマンスに優れています。

標準対応国

  • 米国/カナダ:NEMA Premium,UL/CSA
  • 欧州:CE,IE3
  • 中国:GB
その他各種海外規格ご相談ください。

メンテナンス動画

詳しくはこちら

仕様

右にスワイプすると全てご覧いただけます。

型式 SMG-20R SMG-40R SMG-100R SMG-150R
電源 200/200/220V
50/60/60Hz
200/200/208/220/230V
50/60/60/60/60Hz
電動機 0.2kW 2Pole 0.4kW 2Pole 0.75kW 2Pole 1.5kW 2Pole
吐出風量(m3/min) 4/5 8/9.6 12.2/15 21/25
吐出静圧(Pa) 850/1200 1050/1500 1280/1850 1730/2500
騒音(dB(A)) 61/65 64/69 71/72 70/73
捕集効率(重量法) 99%
質量(Kg) 26 37 58 83
吸入口径 98 123 148 198
吐出口径 123 148 198 198
吸気温度 Max75℃ 但し雰囲気は40℃以下
塗装色(本体) N-93(ホワイト全艶)マンセル9.3近似
塗装色(前処理部、モーター取付板、スタンド) N-10近似(ブラック3分艶)マンセル1.0近似
外形寸法(W×D×H)(mm) 353×480×641 433×580×751 508×693×842 564×848×1002
RoHS対応 全機種対応

スマートミストマジック
導入事例

  • ⾃動⾞部品加⼯業
  • ⾃動⾞部品加⼯業
  • ⾃動⾞部品加⼯業

用途

各種工作機械
NC・CNC旋盤汎用旋盤マシニングセンターNCフライス盤フライス盤ホブ盤研削盤自動盤ボール盤ブローチ盤トランスファーマシンガンドリル 等
成型機
ダイカストマシンインジェクション(樹脂)大型プレス 等
その他
鍛造機焼入れ装置焼バメ装置圧延装置転造機ヘッダーレンズの面取りナットフォーマーレンズの研磨セラミック加工洗浄機塗油機エアブロー食品医薬品化粧品 等

設置例

機械置き
架台置き(写真はヘビースモーカーです)

ONIKAZE ARを体験してみる

実際にスマートミストマジックRを現場に設置したイメージ(AR)をご覧いただけます。
下のQRコードを読み取って機械に仮想設置のシュミレーションをしてみましょう。
ARのイメージはSMG-40Rです。下記の寸法対応表をもとに大きさをイメージしてみてください。

※91~99%、101~109%はシステムの都合上表示されません

※現在はiPhone、iPadのみの対応となります。ご了承ください。

型式 SMG-20R SMG-40R SMG-100R SMG-150R
比率(%) 94% 100% 116% 137%
AR画像
シュミレーションしてみる

カメラアプリが起動します

※現在はiPhone、iPadのみの対応となります。

QRコードはこちら(カメラアプリが起動します)

※現在はiPhone、iPadのみの対応となります。

オプション

①スマートミストマジックR本体
SMG-□□□本体
②塩ビダクトホース
H-□□□
SMG-20R=H-40 SMG-40R=H-100
SMG-100R=H-150 SMG-150R=H-220
必要m単位でご注文下さい。
③塩ビダクト用ホースバンド
HB-□□□
SMG-20R=HB-40 SMG-40R=HB-100
SMG-100R=HB-150 SMG-150R=HB-220
④ドレン排出ホッパー
GHR-□□□-32
SMG-20R=GHR-20-32 SMG-40R=GHR-40-32
SMG-100R=GHR-100-32 SMG-150R=GHR-150-32
⑤ドレンホース(ドレンホース使用の場合は必ずドレン排出ホッパーが必要です)
GDH-2-32 2mセット 内径φ32ビニールホース&バンド1個
GDH-4-32 4mセット 内径φ32ビニールホース&バンド1個
上記2セットよりご指定下さい。
⑥アダプター
F-□□□
SMG-20R=F-40 SMG-40R=F-100
SMG-100R=F-150 SMG-150R=F-220
⑦モーターブレーカーユニット
GMB-□□□ GMBH-□□□
SMG-20R=GMB-20 SMG-40R=GMB-40
SMG-100R=GMBH-100 SMG-150R=GMBH-150
⑧架台
  • レベラー付き GK-□□□
    SMG-20R=GK-20 SMG-40R=GK-40
    SMG-100R=GK-100 SMG-150R=GK-150
  • キャスター付き GKC-□□□
    SMG-20R=GKC-20 SMG-40R=GKC-40
    SMG-100R=GKC-100 SMG-150R=GKC-150
ご不明な点があれば都度お問い合わせ下さい。
