消費電力 ・ CO2排出量を最大50%削減
スマートミストマジック（SMG-Rシリーズ）は、独自技術「マジックセパレーター」により、空気力学に基づいた圧倒的な省エネ性能を実現しました。従来のミストコレクターと比較して消費電力とCO2排出量を最大50%削減し、工場のカーボンニュートラルへの取り組みを強力にバックアップ。さらにフィルターレス構造により、目詰まりによる性能低下や交換コスト、清掃の手間を劇的に軽減。環境負荷の低減と、ランニングコストの最小化を同時に叶えます。
▲省エネ・カーボンニュートラル対応ミストコレクター】オニカゼスマートミストマジック（SMG-R）【赤松電機製作所】
工場のカーボンニュートラルと省人化を実現する、SMG-R 3つの革新性
POINT.01
【省エネ】
CO2排出量を大幅カット。消費電力を最大50%削減するエコ構造

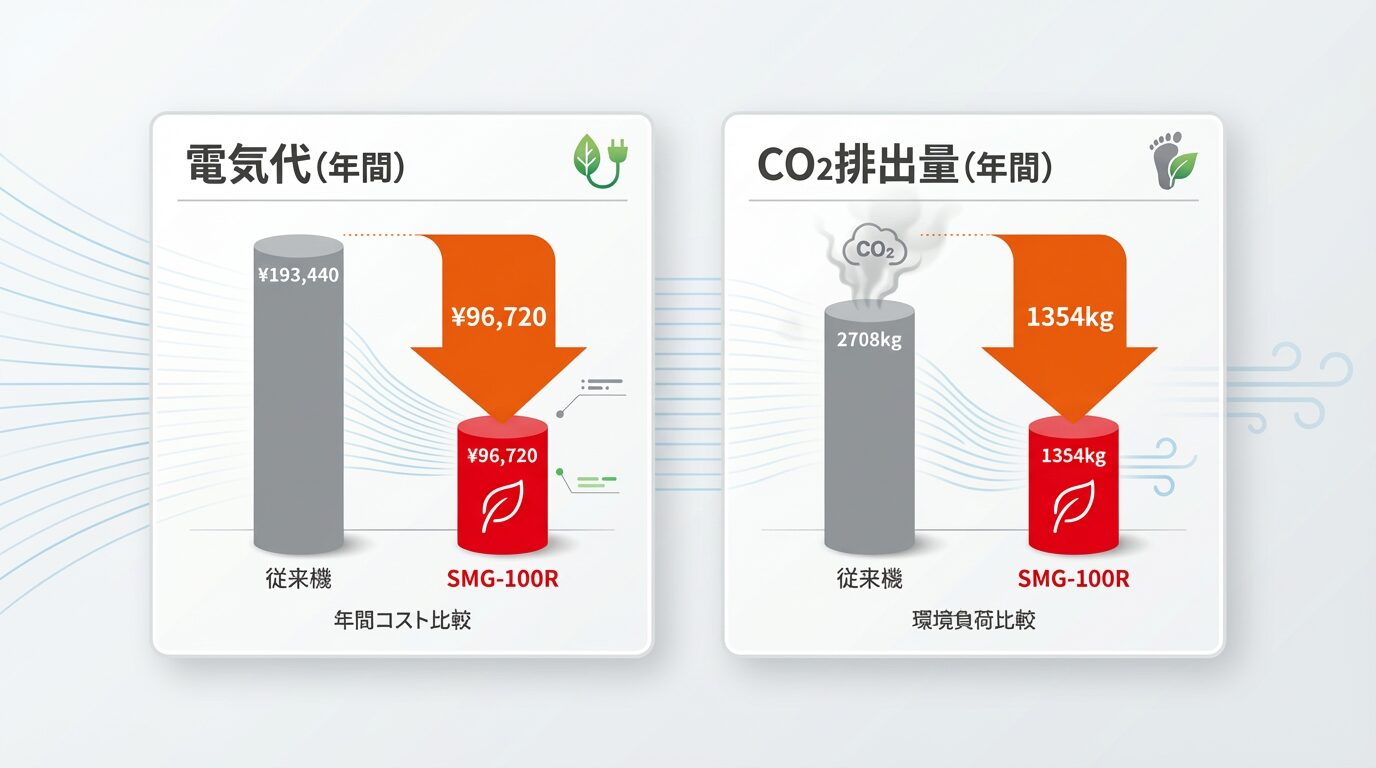

空気力学を徹底研究し、本体内の抵抗を極限まで削減。これにより、従来よりも1サイズ小型のモーターで同等の吸引力を発揮することに成功しました。電気代を年間で最大約10万円削減（SMG-100Rの場合）するなど、ミストコレクターのランニングコストと環境負荷を劇的に低減します。
POINT.02
【目詰まり解消】
独自の遠心分離技術で「吸い込み」がずっと続く

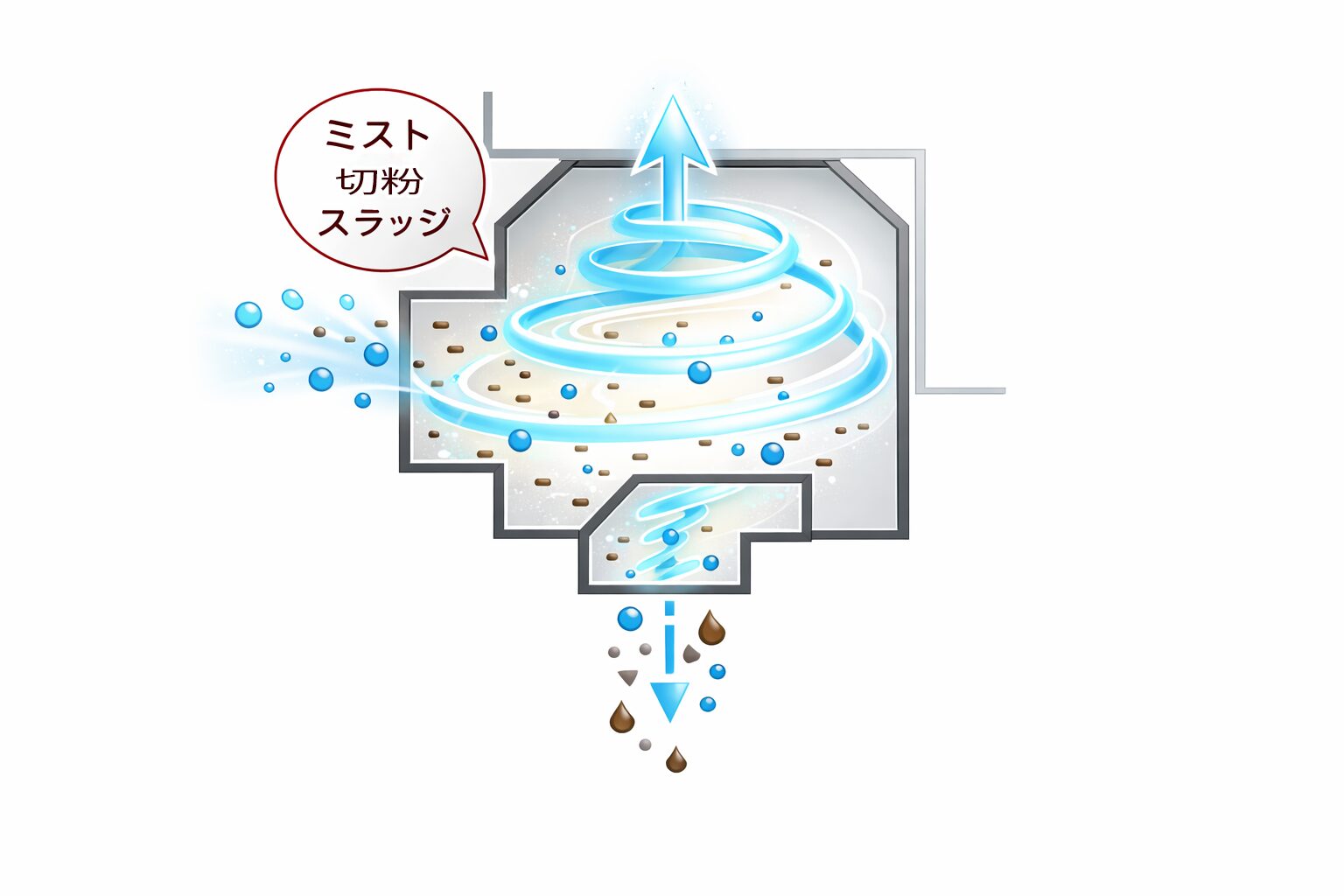

独自の遠心分離方式「マジックセパレーター」は、吸い込んだミストやスラッジ、切粉を本体内部に堆積させず、自浄排出します。一般的なフィルター式で発生する「目詰まりによる吸引力低下」が起こりにくいため、長期間にわたって安定した工場環境を維持できます。
POINT.03
【メンテナンス削減】
手間を1/10、時間を5分に。現場の負担を最小化
フィルターやディスクを持たないシンプル設計により、メンテナンスの手間を従来の1/10にまで軽減。点検にかかる時間はわずか5分と、驚異的な時短を実現しました。回転バランスの調整も不要で、アンバランスによる振動や騒音のトラブルからも解放されます。
マジックセパレータ式のココが違う！

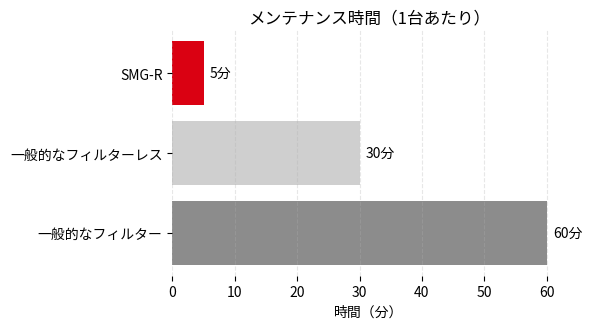

どんなミストコレクターでも、長く使えば「内部への堆積による性能低下」という課題に直面します。一般的なフィルターレス方式は、一見メンテナンス不要に見えますが、実は複雑な内部構造にスラッジが溜まりやすく、定期的な重整備が必要です。スマートミストマジック（SMG-Rシリーズ）は、空気力学を追求した独自の「マジックセパレーター」を搭載。徹底的に無駄を削ぎ落としたシンプル設計により、汚れを溜め込まず、わずか5分という驚異的なメンテナンスの「時短」を実現しました。
| スマートミストマジックの「マジックセパレータ式」 | 一般的なフィルターレス式 |
|---|---|
| ◎ わずか5分（シンプル設計） | 30分〜60分（内部清掃が必要） |
| ◎ 堆積しにくい構造で性能維持 | スラッジが堆積し、吸引力が低下 |
| ◎ 調整なしで消費電力を最大50%削減 | 省エネ稼働にはインバータ等による調整が必要 |
まずは、お気軽にご相談ください。
世界初、フィルターレスの新しい形。
オニカゼの「マジックセパレーター」機構

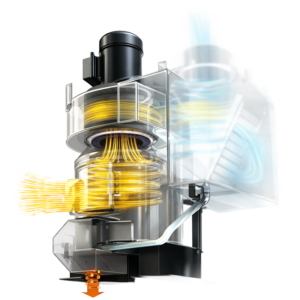

特徴１ 独自技術「マジックセパレーター」で、汚れを溜めずに自浄排出
空気力学を徹底的に追求した独自の遠心分離方式を採用。吸い込んだミスト、スラッジ、切粉を本体内部に堆積させず、スムーズに自浄排出します。一般的なフィルターレス機で課題となる「内部へのこびりつき」を抑えることで、長期間使用しても吸引力が低下しにくく、メンテナンスの手間も最小限に抑えます。

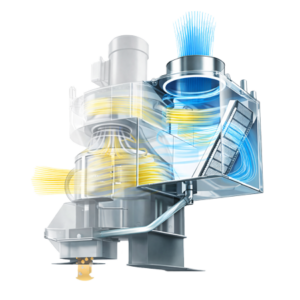

特徴２ 「アフターセパレーター」による、ダブルの遠心分離
ファンユニット部に「アフターセパレーター」を搭載。初段のマジックセパレーターを通り抜けた微細なミストに対しても、さらに遠心分離を行う「ダブル構造」により、捕集効率が飛躍的に向上しました。「フィルターレス＝捕集力が不安」という常識を覆し、 高い清浄度と圧倒的な省エネ性能を、両立させています。
運用の効率化を加速させる充実のオプション
お客様の加工環境や運用方法に合わせて、スマートミストマジックのポテンシャルを最大限に引き出す多彩なオプションを用意しています。導入後の管理コスト削減や、高捕集性をサポートします。
インバータユニット
独自設計により、標準状態でも省エネ性能（最大50%削減）を誇るSMG-R。インバータユニットを装着することで、加工状況に合わせた細かな風量制御が可能になり、「更なる電力効率」を実現します。不必要なフルパワー運転を徹底的に排除することで、工場のカーボンニュートラルへの取り組みをさらに一段階、上のステージへと引き上げます。
INV-0.75 対応型式 SMG-20R / SMG-40R / SMG-100R
INV-2.2 対応型式 SMG-150R
| 型式 | 品名 |
|---|---|
| INV-0.75／INV-2.2 | インバータユニット |
目詰まりセンサーユニット
圧力を測定し、電流値に変換（出力）することで、ミストコレクターの運転状況を見える化。現場での実機確認や人力での点検が不要になるため、無駄な作業を省き、省人化に貢献。メンテナンスにかかるコストを削減します。
| 型式 | 品名 |
|---|---|
| XPLS-D | 目詰まりセンサーユニット |

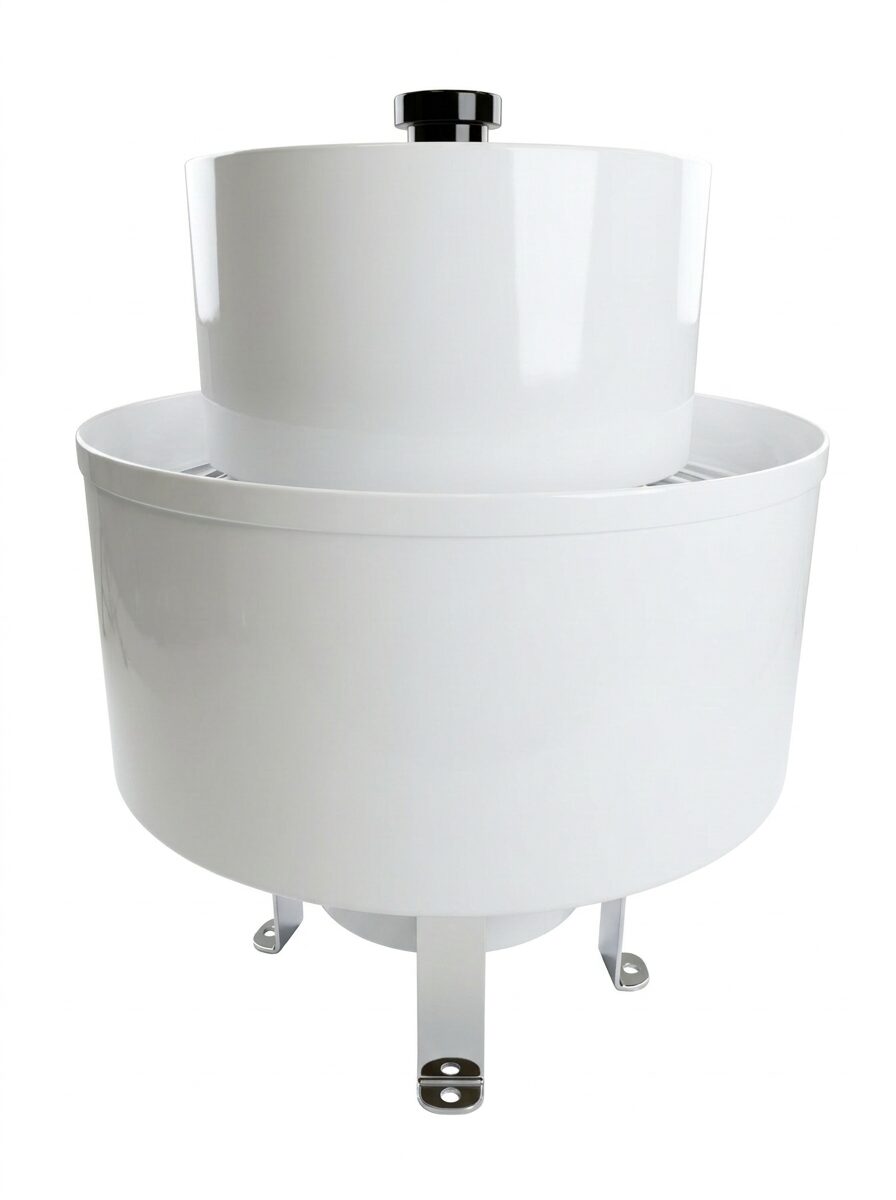

アフターカバー
ミストコレクターの吐出口（排気口）に装着することで、排気に混じった微細な液滴や、内部で結露したオイルの外部への飛散を徹底的に防ぎます。
「本体の天板が油で汚れる」「排気口周りに液だれが発生する」といった現場特有の悩みを解消。設備をクリーンに保ち、清掃工数の削減と工場の美観維持に大きく貢献します。
□□□には本体型式名の数字が入ります。
| 型式 | 品名 |
|---|---|
| GACR-□□□ | アフターカバー |

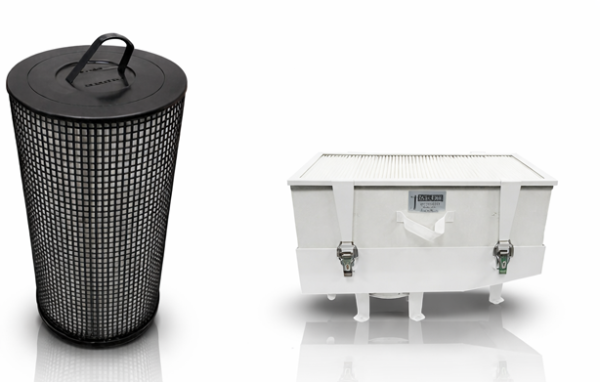

アフターフィルター・FUボックス
捕集性能をさらに引き上げることが可能です。同等の高い捕集能力を持ちながら、「コスト」と「メンテナンス寿命」のバランスが異なる2種類のユニットをご用意。お客様の運用スタイルに合わせて最適な選択が可能です。
後付けフィルターのご使用には、専用の「取り付け架台（GAKH/GFKRシリーズ）」と「フィルター本体（GAF/FUシリーズ）」の両方が必要です。本体型式（SMG-20R〜150R）に合わせた最適な組み合わせについては、カタログの仕様表をご確認いただくか、お気軽にお問い合わせください。
| 型式 | 品名 |
|---|---|
| GAKHシリーズ ＋ GAFフィルター | アフターフィルター（大容量・長寿命） |
| GFKRシリーズ ＋ FUユニット | FUボックス（コンパクト・低コスト） |
フォームが表示されるまでしばらくお待ち下さい。
恐れ入りますが、しばらくお待ちいただいてもフォームが表示されない場合は、こちらまでお問い合わせください。
仕様
| 形式 | SMG-20R | SMG-40R | SMG-100R | SMG-150R | |
|---|---|---|---|---|---|
| 電源 | AC200/200/220V 3φ 50/60/60Hz | AC200/200/208/220/230V 3φ 50/60/60/60/60Hz |
|||
| 電動機 | 0.2kW 2Pole | 0.4kW 2Pole | 0.75kW 2Pole | 1.5kW 2Pole | |
| 性能 | 最大風量[m³/min] | 4/5 | 8/9.6 | 12.2/15 | 21/25 |
| 最大静圧[Pa] | 850/1200 | 1050/1500 | 1280/1850 | 1730/2500 | |
| 騒音値 dB(A) | 61/65 | 64/69 | 71/72 | 70/73 | |
| 捕集効率 | 99%（重量法） | ||||
| 質量[kg] | 26 | 37 | 58 | 83 | |
| 口径 | 吸入口 | φ98 | φ123 | φ148 | φ198 |
| 吐出口 | φ123 | φ148 | φ198 | φ198 | |
| 許容吸入温度 | 75℃ 但し、電動機の周囲温度は40℃以下のこと | ||||
| 塗装色（本体） | N-93（ホワイト全艶） マンセル9.3近似 |
||||
| 塗装色（前処理部、モーター取付板、スタンド） | N-10（ブラック３分艶） マンセル1.0近似 |
||||
| 外形寸法(W×D×H)[mm] | 353×480×641 | 433×580×751 | 508×693×842 | 564×848×1002 | |
| RoHS対応 | 全機種対応 | ||||
CADデータ
Q1SMG-Rシリーズの最大の特長は何ですか？
ミストだけでなく、目詰まりの原因となる「スラッジ（泥状の汚れ）」や「切粉」を本体内部に溜め込まずに自浄排出するため、長期間にわたって高い吸引力を維持します。
Q2他のフィルターレス方式（サイクロン式など）と何が違うのですか？
本機は空気力学を徹底的に追及した構造により、内部への堆積そのものを防ぐ「溜まらない形状」を実現しています。
Q3ドレン（液溜まり）の処理は面倒ですか？
設置してすぐに使用できるスマートドレンボックスを備えているほか、オプションのドレン排出ホッパーやドレンホースを接続して、現場に合わせた使い勝手の良い運用が可能です。
Q4メンテナンスの手間はどのくらい減りますか？
さらにフィルターやディスクを持たないシンプル設計のため、メンテナンスにかかる手間は1/10、作業時間は1台あたりわずか5分程度で完了します。
「現場を止めない」生産環境づくりに大きく貢献します。
Q5内部のデミスターは使い捨てですか？
分離した微細ミストを回収する内部デミスターは「ワンタッチで脱着」でき、取り外して洗浄することで繰り返し何度も使用できます。
Q6省エネ（CO2削減）効果はありますか？
これにより、一般的なミストコレクターに比べて消費電力およびCO2排出量を最大約50％削減（※機種による）でき、工場のカーボンニュートラル化に貢献します。
Q7スマートミストマジック（SMG）とスマートミストマジックR（SMG-R）の違いって何ですか？
Q8メンテナンスフリーですか？
Q9海外へ出荷できますか？
一部機種（SMG-100R/150R）には、米国/カナダ（NEMA Premium、UL/CSA）、欧州（CE, IE3）、中国（GB）などの海外規格に対応した電動機を標準搭載しています。モーターを変更せずに各国へ出荷できるため、コストパフォーマンスにも優れています。
Q10油煙対応できますか？
Q11吸わせてはいけないものはありますか？
現場に最適な提案で、安定稼働と効果の持続を実現します。
